Задвижка шиберная для бесколодезной установки тип 2006

DN50-1000, PN10-16

Применение

Для жидких и сыпучих веществ:
- для бытовой и ливневой канализации
- технической воды
- химического производства
- бумажной промышленности

Цена по запросу

Описание

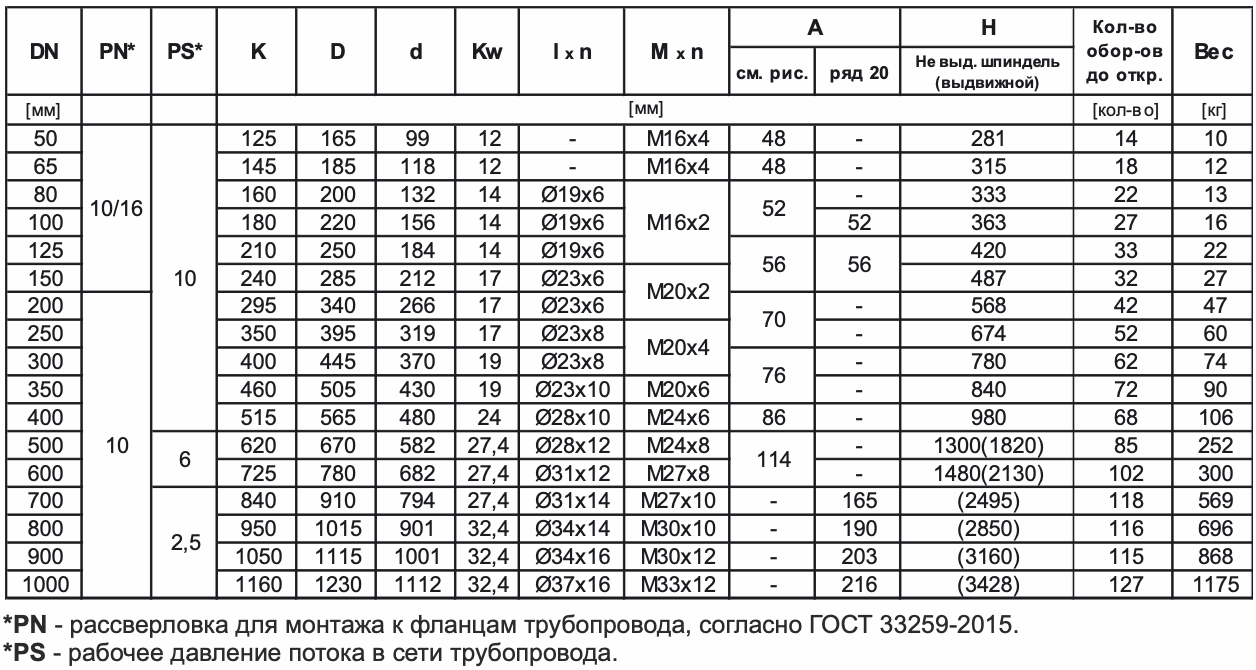

Таблица размеров

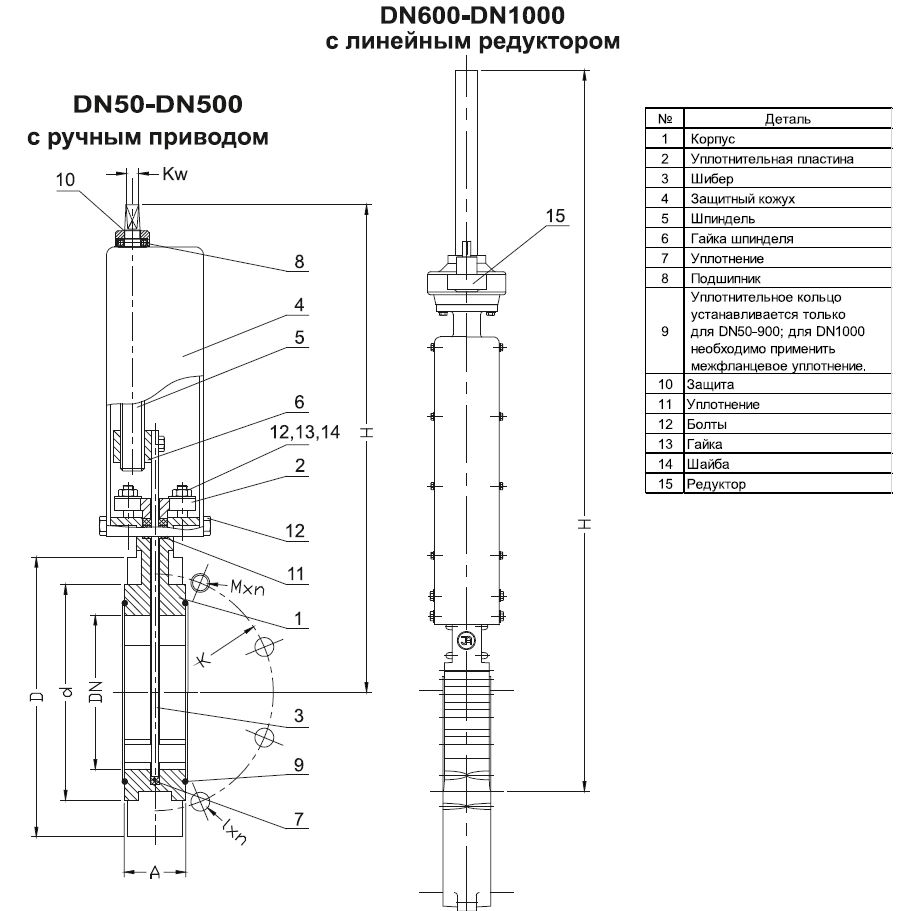

Чертеж

Описание

Технические параметры

Класс герметичности: «А»
Давление: DN50-400, PN10 бар - ручной привод; DN500, PN6 бар - ручной привод; DN600, PN6 бар - линейный редуктор; DN700-1200 PN2,5 бар - линейный редуктор.
Максимальная температура: 70°C (NBR, EPDM)
Фланцевая рассверловка: соответствует российским стандартам

Производитель: Fabryka Armatur «JAFAR» S.A.

Конструктивные особенности

Монолитный чугунный корпус.
Уплотнение шибера двухстороннее.
Шпиндель нержавеющий, с холоднокатаной резьбой.
Шибер из нержавеющей стали 304.
Все элементы защищены от коррозии.
Болтовые соединительные отверстия DN50-150 соответствуют фланцевому соединению PN16, свыше DN200 - фланцевому соединению PN10 согласно ГОСТ 33259-2015.

Материалы изделия

Корпус и уплотнительная пластина	из ковкого чугуна EN-GJS-400-15 в соответствии с PN-EN 1563:2012. Эпоксидно-порошковое покрытие.
Шибер	из нержавеющей стали X5CrNi18-10 в соответствии с PN-EN 10088-1:2007.
Шпиндель	из нержавеющей стали Х5Сr13 в соответствии c PN-EN 10088-1:2007.
Уплотнение	износоустойчивый эластомер EPDM или NBR.
Гайка шпинделя	из латуни в соответствии с PN-EN 1982:2010.
Защитный кожух	из стали 12Х в соответствии с PN-89/H-84023.05
Болты	из стали Fe/Zn5 или из нержавеющей стали А2.
Гайка	из стали Fe/Zn5 или из нержавеющей стали А4.
Штурвал	из серого чугуна EN-GJS-250-15.

Стандартное исполнение

DN50-DN500 шпиндель не выдвижной с ручным приводом, DN600-DN1000 шпиндель выдвижной с линейным редуктором, 70°C, износоустойчивый эластомер NBR, эпоксидное покрытие RAL5005 250 мкм.
Другие исполнения по запросу

Установка

Задвижки шиберные ТИП 2006 устанавливаются в камерах (колодцах), сооружениях в любом положении, кроме положения шпинделем вниз. Задвижку можно монтировать бесколодезно в грунт шпинделем вверх. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой. В время монтажа необходимо обратить особое внимание на крепление трубопровода, исключающее сгибающее или растягивающее воздействие, оборудовав трубопровод неподвижными опорами и упорами. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Монтаж вести от задвижки. Задвижка, собранная и поставленная на объект, прошла заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом, ключом или приводом через удлинительный шток.
