Электросварной тройник (С ЗН) Georg Fischer d75 заказать в Челябинске

Описание
Таблица размеров
Чертеж

Описание

Производитель: GF

Соединительные детали с закладными нагревателями (ЗН) произаодства Radius/Группы ПОЛИПЛАСТИК и Georg Fischer.

Область применения: водоснабжение и напорное водоотведение. Подходят для соединения труб ПЭ100, ПЭ100+, труб серии МУЛЬТИКЛИН, серии МУЛЬТИПАЙП, серии ПРОТЕКТ и серии ЭКО в любых сочетаниях, а также для соединения груб ПЭ 100 между собой, труб с разными SDR. Не требуют бетонирования для обеспечения требуемой стойкости к внутреннему давлению.

Фитинги сертифицированы на применение в сетях питьевого водоснабжения

Материал: ПЭ100

Нормативная документация: ТУ 22.21.29-048-73011750-2018; ЕN 12201-3:2011

Конструкция: штыревые контакты 4 мм; индикаторы сварки.

Характеристики: Georg Fischer; ПЭ 100 SDR 11; PN 16; с трубным концом для стыковой сварки или сворки с помощью электросварных муфт; закрытая спираль

Таблица размеров

d, мм	D, мм	Z, мм	Н, мм	Вес, кг*
75	97	178	143	0,569
90	113	205	161	0,891
110	135	255	184	1,58
125	157	276	207	2,21
160	196	325	206	4,39
180	225	344	250	6,80
200	250	590	250	10,8
225	280	636	270	15,9
250	310	685	288	18,9

* Для справки.

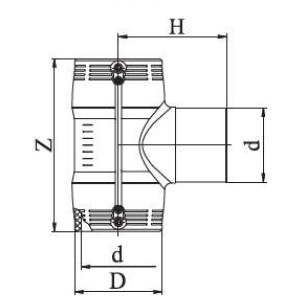

Чертеж

Электросварной тройник (С ЗН) Georg Fischer d75
