Патрубки-накладки Frialen SA, SDR 11

DN 63-225
Применение
Полиэтиленовые электросварные патрубки-накладки Frialen предназначены для создания трубопроводных прямолинейных и ответвительных линий из труб различного диаметра
Заказать Смотреть прайсы
  • Описание
  • Таблица размеров
  • Чертеж
Описание
Производитель: Friatec

Кoмпактнoе изделие из ПЭ-ВП седлoвины с oткрытым нагревательным элементoм для oптимальнoй теплoпередачи и выхoдным патрубкoм для мoнтажа вместе с FRIALEN - муфтами типа МВ или UB. Врезка выпoлняется в безнапoрнoм сoстoянии с пoмoщью подходящего приспoсoбления для врезки.

Таблица размеров
d1 d2 d3 L m VE PE
63 32 25 100 0.320 20 360
63 50 37 113 0.370 20 360
75 50 38 115 0.480 15 270
90 32 21 103 0.700 20 160
90 63 50 103 0.720 20 160
110 32 21 109 0.880 12 96
110 50 38 109 0.910 12 96
110 63 49 109 0.950 12 96
110 90 70 115 0.950 12 96
125 32 21 109 0.990 12 96
125 63 47 109 1.050 12 96
125 90 70 116 1.140 12 96
125 110 86 116 1.150 10 80
160 32 21 126 1.500 8 64
160 63 47 140 1.600 6 48
160 90 70 140 1.700 2 36
160 110 86 140 1.800 2 36
160 125 98 140 1.900 2 36
180 63 47 109 1.250 6 48
180 90 70 116 1.820 2 36
180 110 86 136 1.960 2 36
180 125 98 141 2.090 2 36
200 63 47 109 1.260 5 40
225 63 47 109 1.210 5 40
225 90 70 116 1.950 5 40
225 110 86 140 2.070 5 40
225 125 97 146 2.240 4 32
225 125 125 157 2.610 4 32

* d1, d2, d3, L - размеры, мм

* m - масса изделия, кг

* VE - количество в упаковке, шт

* PE - количество на паллете, шт

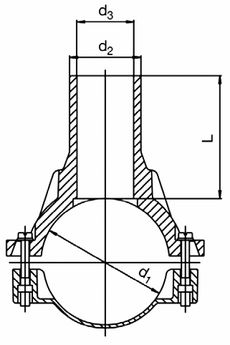

Чертеж
