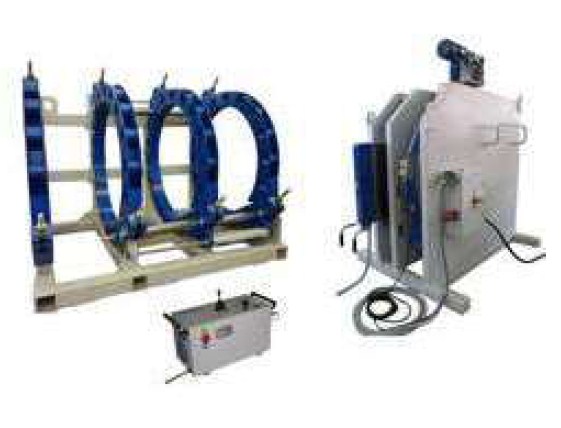

GF1600 траншейная машина для сварки встык

Машина для сварки встык труб и фитингов из ПЭ, ПП для напорных трубопроводов на строительной площадке и в траншее

Управление осуществляется вручную с помощью гидравлического блока.

Блок управления имеет встроенные терморегулятор и электрические разъемы.

Для корректного перемещения нагревательного элемента и торцевателя рекомендуется использовать тельфер (заказывается отдельно).

В комплект поставки включается транспортировочная упаковка (деревянный ящик). Редукционные вкладыши и прочие принадлежности следует заказывать отдельно.

Центратор

• Высокоточная конструкция, жесткая станина, не поддающаяся осевому скручиванию.
• Удобство доступа благодаря углу ориентации в 45°.
• Съемный левый фиксатор для возможности установки фитингов с короткими концами или для уменьшения длины и веса центратора (работа в ограниченном месте).
• Двусторонняя система отделения нагревательного элемента оптимизирует фазу перехода.
• Гидравлические цилиндры установлены отдельно от направляющих осей для простоты обслуживания в полевых условиях.
• Вес: 3350 кг.

Гидравлический блок

• Компактный и прочный, закрытый со всех сторон, металлический корпус с двум ручками.
• Точная регулировка давления.
• Управление движением каретки с помощью рычага-джойстика.
• Манометр с большой точной шкалой и без вибрации стрелки.
• Гидроаккумулятор стабилизирует давление во время охлаждения.
• Встроенный разъем для подключения блока протоколирования процесса сварки WR
• Максимальное давление гидроблока: 200 бар
• Вес: 80 кг.

Торцеватель

• Торцеватель для параллельной обработки одного или одновременно двух торцов труб.
• Торцеватель имеет защитный механизм для фиксации.
• Защитный выключатель предотвращает случайное включение торцевателя.
• Вес: 935 кг.

Нагревательный элемент

• Высокопроизводительный нагревательный элемент с электронной регулировкой температуры.
• Высококачественное непригорающее тефлоновое покрытие с длительным сроком службы.
• Индикатор температуры нагрева встроен в рукоятку.
• Вес: 415 кг.
• Потребляемая мощность: 400 В / 47000 Вт

Блок управления

• Содержит все элементы защиты, такие как главный выключатель FI, регулятор температуры и статическое реле.
• Компактный блок в стальном корпусе с эмалированной защитной рамой.
• Встроенные разъемы для подключения всех компонентов машины, только 1 кабель для подключения к генератору.
• Закреплен на контейнере для удобства транспортировки.
• Вес: 29 кг

Контейнер

• Для безопасного хранения торцевателя и нагревательного элемента.
• Встроенный барабан для намотки кабеля.
• Вес: 795 кг.
