Трубы ЭЛЕКТРОКОР

DN 50-250
Применение
Обустройство трубных систем для защиты кабеля (слаботочного, силового низкого и среднего напряжения) от механических воздействий и агрессивной окружающей среды при повышенных транспортных нагрузках. Не требуются дополнительные меры защиты (согласно ГОСТ Р МЭК 61386.24-2014).
Заказать Смотреть прайсы
  • Описание
  • Номенклатура
Описание
  • Номинальный размер: 50-250 мм
  • Температурный режим эксплуатации: -55 ... +90 °С
  • Эффективная длина: отрезки по 6 м, по согласованию с заказчиком допускается изготовление отрезков по 12 м
  • Способ соединения: муфтовое соединение с уплотнительным кольцом либо без него
  • Цвет, оттенки не регламентируются: внешний слой - красного цвета; внутренний слой - желтого цвета
  • Сопротивление сжатию, Н: 750
  • Сопротивление удару: N (нормальная)
  • Сопротивление изгибу: жесткая
  • Радиус изгиба, не менее: 20d е
  • Герметичность соединений, ГОСТ 14254-96: до IP66
  • Сопротивление изоляции, МОм, более: 100
  • Электрическая прочность, мин., не менее: 15
  • Термостабильность при температуре 200°С, мин., не менее: 20
Производитель: Poliplastic

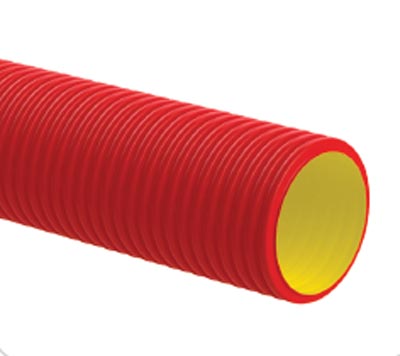

Двухслойные жесткие трубы со структурированной стенкой с улучшенными прочностными характеристиками.

Применение специальных композиций полимеров и оптимизированный профиль стенки обеспечивают высокую надежность конструкции.

Нормативная документация:

ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 22.21.21-028-73011750-2017. Серия труб ЭЛЕКТРОКОР внесена Министерством строительства РФ в государственные сметные нормативы ГСН, федеральные сметные цены на материалы, применяемые в строительстве ФССЦ 81-01-2001.

Условное обозначение: Труба ЭЛЕКТРОКОР 75/62 N 750 жесткая ГОСТ Р МЭК 61386.24-2014 ТУ 22.21.21-028-73011750-2017,

где:
ЭЛЕКТРОКОР - торговое наименование;
75 - номинальный наружный диаметр;
62 - номинальный внутренний диаметр; жесткая - сопротивление изгибу;
N - нормальная, сопротивление удару;
750 - 750Н - сопротивление сжатию.

Номенклатура
Артикул для труб ЭЛЕКТРОКОР N 750 жесткая в отрезках по 6 м Номинальный наружный диаметр de мм; DN/OD Номинальный внутренний диаметр di, мм
522050006000 50 39
522063006000 63 50
522075006000 75 62
522090006000 90 75
522110006000 110 92
522160006000 160 136
522200006000 200 173
522250006000 250 218
