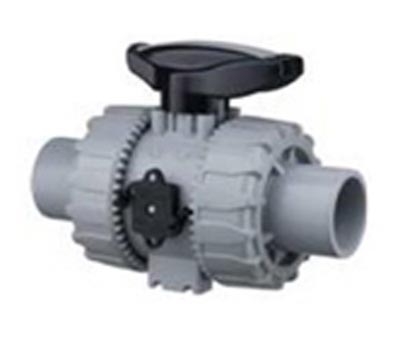

VKDDC Шаровой кран ХПВХ промышленного применения

DN 16-110, PN 16
Применение
Для монтажа ХПВХ систем
Заказать Смотреть прайсы
  • Описание
  • Номенклатура и таблица размеров
  • Чертеж
Описание
  • Диаметры: от d16 до DN110.
  • Рабочее давление: до 16 бар (232 psi) для воды 20 °C (68 °F).
  • Уплотнения: уплотнения шара из PTFE, кольцевые уплотнения из EPDM или FPM.
Производитель: ФИП

Особенности конструкции:

  • Запатентованная система DualBlock®, предотвращающая самопроизвольное раскручивание накидных гаек.
  • Простота монтажа и демонтажа, замены деталей, кран разбирается без использования дополнительных инструментов.
  • Система плавающего шара с двойной проточкой штока.
  • Ключ-вкладыш для разборки крана встроен в ручку, дополнительно можно установиь фиксатор 0-90°.
  • Интегрированная в корпус монтажная платформа.
  • Простая установка привода  на действующий кран с ручным управлением с помощью  адаптера PowerQuick.
  • Система уплотнения SEAT STOP, возможность выполнения микрорегулировки осевых усилий с помощью соответствующей гайки и системы блокировки.
  • Возможность демонтажа труб при нахождении крана в закрытом положении.
  • Возможность установки пневматических и/или электрических приводов при помощи модульных.

Фитинги ПВХ, производимые FIP, соответствуют следующим сертификатам качества РФ:

  • Сертификат соответствия ГОСТ Р на продукцию FIP
  • Гигиенический сертификат на продукцию FIP
  • Разрешение РОСТЕХНАДЗОРА на продукцию FIP

Расход

d 16 20 25 32 40 50 63
DN 10 15 20 25 32 40 50
Kv 100 (l/min) 80 200 385 770 1100 1750 3400

Конструкция

1 - Ключ- вставка
2 - ручка
3 - кольцевые уплотнения
4 - шток
5 - уплотнение шара
6 - шар
7 - корпус крана
8 - кольцевые уплотнения
9 - кольцевые уплотнения
10 - кольцевые уплотнения
11 - резьбовое кольцо
12 - втулка
13 - накидные гайки
14 - пружина
15 - предохранительный блок рукоятки
16 - элемент Dual Block®
17 - скобы
18 - опора
19 - винты



Номенклатура и таблица размеров

VKDDC втулочные окончания, клеевое соединения, уплотнение EPDM

Наименование Артикул
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d16 PN16 VKDDC016E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d20 PN16 VKDDC020E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d32 PN16 VKDDC032E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d40 PN16 VKDDC040E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d50 PN16 VKDDC050E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d63 PN16 VKDDC063E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d75 PN16 VKDDC075E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d90 PN16 VKDDC090E
Промышленный шаровой кран FIP ХПВХ, уплотнение EPDM, d110 PN16 VKDDC0110E


VKDDC втулочные окончания, клеевое соединения, уплотнение FPM

Наименование Артикул
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d20 PN16 VKDDC020F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d25 PN16 VKDDC025F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d32 PN16 VKDDC032F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d40 PN16 VKDDC040F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d50 PN16 VKDDC050F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d63 PN16 VKDDC063F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d75 PN16 VKDDC075F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d90 PN16 VKDDC090F
Промышленный шаровой кран FIP ХПВХ, уплотнение FPM, d110 PN16 VKDDC0110F


Таблица размеров

d DN PN L H H1 E B B1 C C1 g
20 15 16 16 124 65 54 54 29 67 40 239
25 20 16 19 144 70 65 65 34,5 85 49 369
32 25 16 22 154 78 69,5 69,5 39 85 49 482
40 32 16 26 174 88 82,5 82,5 46 108 64 753
50 40 16 31 194 93 89 89 52 108 64 1029
63 50 16 38 224 111 108 108 62 134 76 1749


Условные обозначения:

- номинальный внешний диаметр трубы
R - номинальная резьба в дюймах
DN - номинальный внутренний диаметр
PN - номинальное давление в бар
g - вес в граммах
n - число отверстий
M - болты
C - код уплотнительного кольца
MRS - минимальное значение предела прочности на разрыв при температуре воды 20°С на протяжении 25 лет работы
ХПВX - хлорированный поливинилхлорид (MRS-25)
L - длина, м

Чертеж
