Колонка управления под электропривод 9114
- Колонка управления предназначена для управления арматурой, расположенной на нижних этажах модульных станций, в колодцах, камерах, непосредственно в земле через шток или с помощью карданов
- Описание
- Таблица размеров
- Чертеж
Конструктивные особенности
Корпус выполнен из нержавеющей стали, полностью монолитный
Центрирование шпинделя при помощи подшипника
Предназначен для наземной установки
Все элементы выполнены из материалов устойчивых к коррозии
Материалы изделия
| Корпус, шпиндель | нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
| Шток | нержавеющая сталь 20Х13 ГОСТ 5632 |
Варианты изделия
Возможны другие нестандартные варианты
исполнения
Дополнительное оборудование
Шток фиксированный в каталоге №9010, 9025
Шток телескопический в каталоге №9011
Электропривод
Пневмопривод

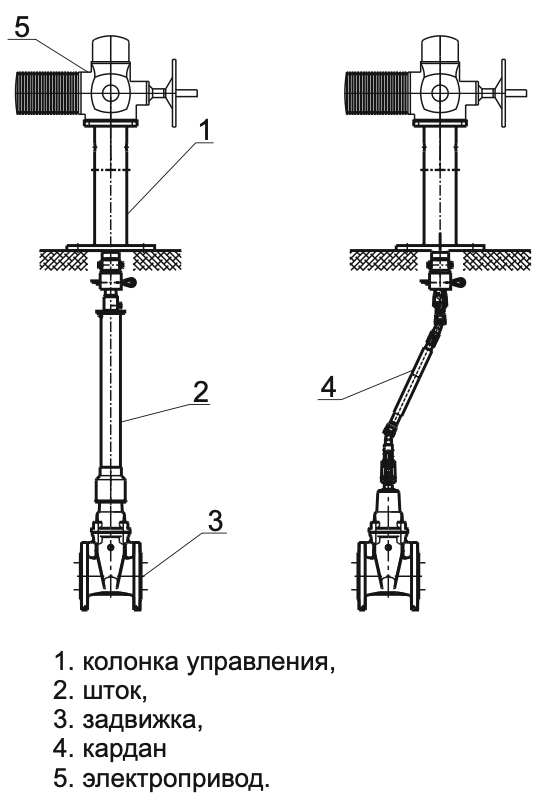

Монтаж и установка
Внимание! При самостоятельной комплектации колонки управления штоком №9010, 9025 или №9011, необходимо просверлить технологическое отверстие в наконечнике штока для шплинтового соединения с колонкой управления.
Перед установкой проверить соответствие параметров поставленных изделий. Проверить соединение комплекта: запорный элемент, удлинительный шток, колонка управления. Проверить параметры привода.
Установить на сети запорный элемент и провести испытательные мероприятия. Запорный элемент и колонку управления поставить в одинаковое положение - полностью "закрыто". Колонка управления монтируется в вертикальном положении на устойчивой основе, не допускающей проворачивания. Оси колонки управления, штока и вала задвижки должны быть строго вертикальны и на одной оси. Установить привод, для автоматического управления запорным элементом и подключить его, в соответствии с требованиями производителя приводов. Подробную монтажную инструкцию можно получить у официальных представителей поставщика. Провести конечные испытательные мероприятия всего комплекта.
