Задвижка с обрезиненным клином и полиэтиленовыми патрубками тип 2120 DN25, PN16

DN25, PN16

Применение

Для контроля сетей передачи питьевой воды.
Для других химически нейтральных жидкостей.

Выберите диаметр (DN)

Выберите давление (PN)

Заказать Смотреть прайсы

Описание
Таблица размеров
Чертеж

Описание

Технические параметры

Класс герметичности: «А»
Рабочее давление: PN16 бар
Температура работы: до 40 °C

Производитель: Fabryka Armatur «JAFAR» S.A.

Конструктивные особенности

Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" -заменяется под давлением.
Шпиндель нержавеющий, с поверхностью скольжения, с холоднокатанной резьбой.
Клин полностью вулканизирован, с заменяемой гайкой.
Гладкий проходной канал.
Все элементы защищены от коррозии.
Полиэтиленовые патрубки для присоединения к трубопроводу.

Материалы изделия

Корпус и крышка	из ковкого чугуна EN-GJS-400-15 в соответствии со стандартом PN-EN 1563:2012. Эпоксидно-порошковое покрытие 250 мкм.
Клин	из ковкого чугуна EN-GJS-400-15 в соответствии со стандартом PN-EN 1563:2012, полностью вулканизирован EPDM или NBR.
Направляющие клина	полиамид РА6 в соответствии со стандартом PN-EN ISO 1874-1:2010.
Шпиндель	из стали Х20Сr13 в соответствии со стандартом PN-EN 10088-1:2007.
Уплотнение	износоустойчивый эластомер EPDM или NBR.
Уплотнительная пробка	из латуни в соответствии со стандартом PN-EN1982:2010.
Предохранительное кольцо	из стали 65G в соответствии со стандартом PN-74/H-84032.
Гайка шпинделя	из латуни в соответствии со стандартом PN-EN 1982:2010.
Уплотнение крышки	из резины в соответствии с PN-ISO 1629:2005.
Уплотнительное кольцо	из резины в соответствии со стандартом PN-ISO 1629:2005.
Патрубки	из полиэтиленовой трубы марки РЕ 100, SDR 11.
Болты	из стали Fe/Zn5 или из нержавеющей стали А2.

Стандартное исполнение

PN 16, 40°C, EPDM, эпоксидное покрытие RAL5005 250 мкм, без штурвала.
Другие исполнения по запросу.

Установка

Задвижки с обрезиненным клином и ПЭ патрубками ТИП 2120 могут устанавливаться в подземных или наземных водопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к монтажу между концами полиэтиленового трубопровода различными методами: сварка встык, сварка с помощью электромуфт и т.д. Во время монтажа следует обратить внимание на то, чтобы на арматуру (задвижку) не воздействовали сгибающие или растягивающие напряжения, возникающие в следствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу с учётом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю её герметичности. Задвижки управляются штурвалом, ключом или приводом через удлинительный шток.

Примечание

* - возможны другие исполнения

Таблица размеров

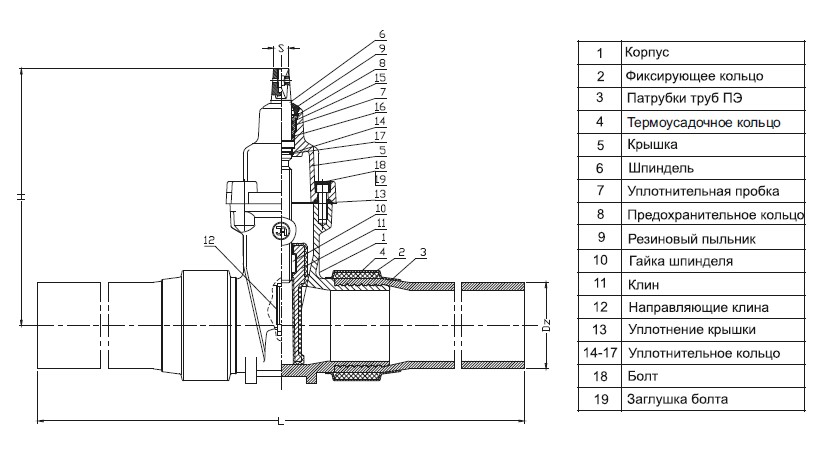

Чертеж
