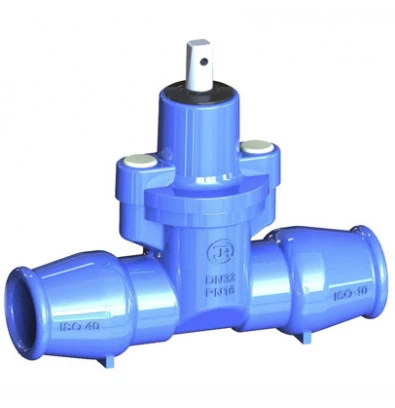

Задвижка с обрезиненным клином с ISO-фитингами для труб из ПЭ тип 3500 DN32 PN 16

DN32, PN16

Применение

Для контроля сетей передачи питьевой воды.
Для других химически нейтральных жидкостей.

Диаметр наружный:

Давление:

Цена по запросу

Описание

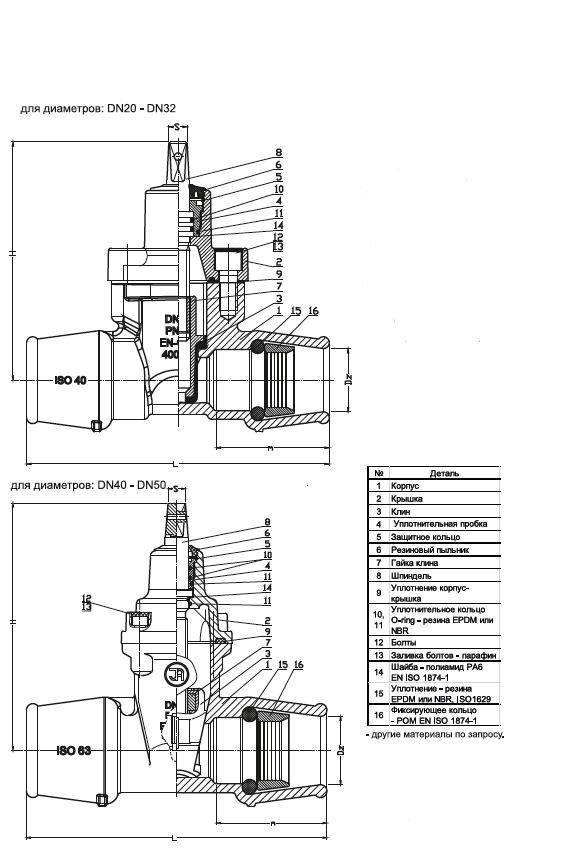

Чертеж

Описание

Технические параметры

Класс герметичности: "А"
Рабочее давление: PN16 бар
Максимальная температура работы: 70°C (EPDM)

Производитель: Fabryka Armatur «JAFAR» S.A.

Конструктивные особенности

Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.
Шпиндель невыдвижной, нержавеющий, с холоднокатаной резьбой.
Клин: польностью вулканизирован ЕРОМ, NBR с заменяемой гайкой;
для ON25 и ON32 клин изготовлен полностью из латуни.
Гладкий проходной канал.
ISO-фитинг для монтажа к ПЭ трубам без использования дополнительного оборудования
Все элементы защищены от коррозии.

Материалы изделия

Корпус и крышка	из ковкого чугуна EN-GJS-400-15 в соответствии с PN-EN 1563:2012. Покрытие эпоксидно-порошковое
Клин	из ковкого чугуна EN-GJS-400-15 в соответствии с PN-EN 1563:2012, вулканизирован EPDM.
Направляющие клина	полиамид РА6 в соответствии со стандартом PN-EN ISO 1874-1:2010.
Шпиндель	из стали Х20Cr1З в соответствии с PN-EN 10088-1 2007
Уплотнение	износоустойчивый эластомер EPDM или NBR.
Уплотнительная пробка	из латуни в соответствии с PN-EN 1982:2010.
Предохранительное кольцо	из стали 65G в соответствии с PN-74/H-84032.
Гайка шпинделя	из латуни в соответствии с PN-EN 1982:2010.
Уплотнение крышки	из резины в соответствии с PN-ISO 1629:2005.
Уплотнительное кольцо	из резины в соответствии с PN-ISO 1629:2005.
Болты	из стали Fe/Zn5.
Фиксирующее кольцо ISO-фитинга	POM EN ISO 1874-1.

Стандартное исполнение

PN 16, 70°C, EPDM, эпоксидное покрытие RAL5005 250 мкм, без штурвала.
Другие использования по запросу.

Установка

Задвижки с обрезиненным клином с ISO-фитингами для ПЭ труб ТИП 3500 устанавливаются в камерах (колодцах), сооружениях, а таюке бесколодезно в грунт. Расположение: вертикально, шпинделем вверх, на горизонтальном трубопроводе, и горизонтально на вертикальном. Изделия приспособлены к монтажу между концами ПЭ трубопровода. Во время монтажа необходимо обеспечить крепление трубопровода, исключающее воздействие усилий сгиба, растяжения и сдвига от трубопровода. Перед установкой в ISO-фитинг, каждый из концов трубопровода необходимо ровно обрезать, под углом 90° к оси трубопровода, снять фаску и смочить мыльным раствором или водой, для трубопроводов с низким давлением, внутрь трубы установить поддерживающую втулку. Рекомендуется монтировать узпы с учетом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная на объект, прошла заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом, ключом через удлинительный шток.
