Тройник неравнопроходный (европейский стандарт), исполнение Б

DN 355-800
Применение
Водоснабжение и напорное водоотведение
Заказать Смотреть прайсы
  • Описание
  • Таблица размеров
  • Чертеж
Описание
Производитель: Poliplastic

Детали производства Группы ПОЛИПЛАСТИК изготавливаются методом литья под давлением с возможной последующей механической обработкой (за исключением коротких переходов). Также в каталоге представлены детали импортного производства. Нестандартные решения (в т.ч. гнутые отводы) и не включенные в издание типоразмеры поставляются под заказ.

Область применения: водоснабжение и напорное водоотведение. Не требуют бетонирования для обеспечения требуемой стойкости к внутреннему давлению.

Фитинги сертифицированы на применение в сетях питьевого водоснабжения.

Подходят для соединения труб ПЭ100 и ПЭ 100+, труб серии МУЛЬТИКЛИН, серии МУЛЬТИПАЙП, серии ПРОТЕКТ и серии ЭКО в любых сочетаниях.

Материал: ПЭ 100; под заказ: ПЭ 100+, ПЭ 100-RC, ПЭ 112

Нормативная документация: ТУ 22.21.29-021-73011750-2019; ТУ 22.21.29-042-73011750-2018; ТУ 22.21.21-061-73011750-2016; EN 12201-3:2011

Пример условного обозначения:

Тройник неравнопроходный ЕВРОСТАНДАРТ ПЭ 100 500x315 SDR17 PN10 Б питьевой ТУ 22.21.29-046-73011750-2018

Таблица размеров
dxd1, мм PN Z, мм Z1, мм Вес, кг***
355x110 10 800 665 31,4
355x160 10 800 665 31,8
355x180 10 800 685 32,1
355x200 10 800 570 32,2
400x110 10 300 695 32,9
400x160 10 800 595 33,3
400x180 10 800 715 33,6
400x200 10 800 700 33,8
450x110 10 1000 750 50,6
450x150 10 1000 750 51
450x180 10 1000 770 51,3
450x200 10 1000 755 51,4
500x225 10 1000 375 76,3
500x250 10 1000 330 77,5
500x280 10 1000 810 78,3
550x225 10 1000 915 80,6
550x250 10 1000 870 81,6,
550x280 10 1000 850 82,4
530x225 10 1200 985 115
630x250 10 1200 940 117
630x280 10 1200 920 118
710x225 10 1500 1075 210
710x250 10 1500 1030 187
710x280 10 1500 1010 188
800x225** 10 1500 1170 234
800x250** 10 1500 1125 235
800x280** 10 1500 1100 235

*   SDR 11 - под заказ.

** Под заказ.

*** Для справки. Вес изделия рассчитан при средней плотности композиции полиэтилена 959 кг/м3 с учетом половины основных допусков на толщину стенки и наружный диаметр.

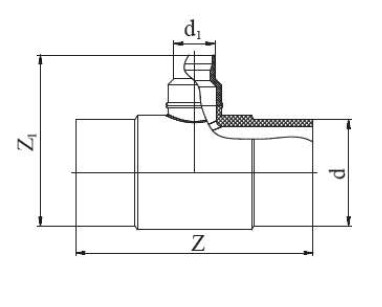

Чертеж
