Трубы для водоснабжения

DN 110-1200 PN 6.3-20
Применение
  • хозяйственно-питьевое водоснабжение
  • напорное водоотведение
Заказать
  • Описание
  • Таблица размеров
  • Чертеж
Описание
  • Материал: наружный слой - ПЭ 100+; внутренний слой - ПЭ 100-RC*
  • Сортамент: DN/OD 110 - 630 мм; PN 10, PN 12.5, PN 16
  • Сортамент под заказ: DN/OD 110 - 630 мм; PN 6.3, PN 8, PN 20
  • Сортамент под заказ: DN/OD 710 - 1200 мм; PN 6.3, PN 8, PN 10
  • Температура транспортируемой среды: до +40°С

Наличие защитной оболочки у труб серии ПРОТЕКТ позволяет применять их при прокладке без замены грунта обратной засыпки.

Оболочка:

  • защищает от процарапывания поверхность труб (при неправильном хранении, транспортировке или монтаже; при открытой прокладке без замены грунта засыпки; при применении бестраншейных методов строительства);
  • защищает от УФ-излучения;
  • увеличивает стойкость к внутреннему давлению и повышает коэффициент запаса прочности трубопровода;
  • упрощает визуальную идентификацию сетей (синий цвет);
  • защищает от подделки (сложный технологический процесс производства).

Трубы сертифицированы на применение в сетях питьевого водоснабжения

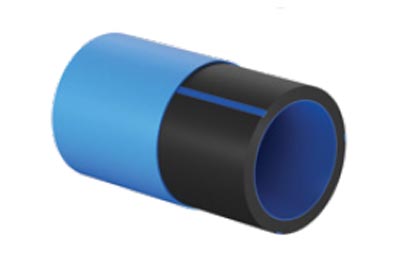

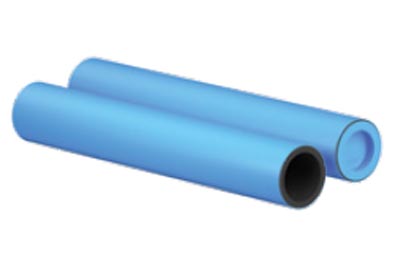

Конструкция: трубы с защитной оболочкой из специальной композиции полипропилена.

Материал оболочки: специальная минералонаполненная свето-и термостабилизированная композиция полипропилена.

Нормативная документация:

ГОСТ 18599-2001
ТУ 22.21.21-019-73011750-2018
EN 12201-2:2011
PAS 1075:2009

Пример условного обозначения трубы ПРОТЕКТ RC: Труба ПРОТЕКТ RC II ПЭ 100^С/ПЭ 100+ SDR 13,6 -355x26,1x1,6 питьевая ТУ 22.21.21-019-73011750-2018

Система Детект позволяет быстро определить* точное местоположение полимерного трубопровода под водой, под землей или в местах с большим количеством коммуникаций.

* Для определения местоположения сетей используется трассоискатель.

Ключевые характеристики труб серии мультипайп

  • Обеспечение длительной и надежной работы трубопроводной системы
  • Снижение затрат на эксплуатацию, диагностику и ремонт трубопровода
  • Быстрое определение планово-высотного положения полимерных трубопроводов
  • Проверка соответствия фактического местонахождения полимерного трубопровода проектному, в т.ч. при бестраншейной прокладке (например, ГНБ)
  • Точное определение местоположения искомого полимерного трубопровода в местах с большим количеством коммуникаций,
    что позволяет избежать повреждений других коммуникаций (отсутствие необходимости «шурфить»)
  • Защита от подделки

Особенности конструкции труб (тип 1)

Защитная оболочка из термопласта синего цвета. Обеспечивает защиту как от УФ-излучения, так и от повреждений поверхности труб при неправильном хранении, транспортировке, монтаже, бестраншейных методах строительства.

Токопроводящая лента.

Труба соответствует ГОСТ 18599 и производится из ПЭ 100+ / ПЭ 100 и/или ПЭ 100-RC.

Принцип поиска полимерного трубопровода под землей

С помощью специального генератора подается сигнал с определенной частотой на подземный проводник (токопроводящую ленту).

Далее с помощью локатора (трассоискателя) определяется местоположение искомого трубопровода.

Трубы в отрезках по 11,9 м, 12 м, 13 м, другая длина - под заказ; трубы диаметром 63-110 мм.

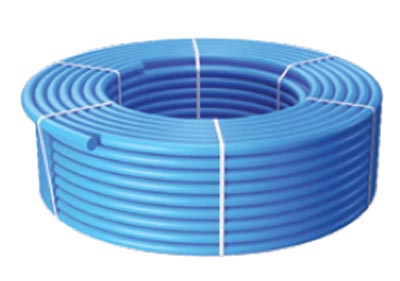

Также изготавливаются в бухтах длиной 100 м или 200 м.

Таблица размеров
Артикул ПРОТЕКТ RC d, мм; DN/OD SDR* Толщина стенки еn, мм Толщина стенки е1, мм PN Вес, кг**
112801110200 110 11 10,0 0,9-1,5 16 3,59
112801110300 110 13,6 8,1 0,9-1,5 12,5 3,06
112801110400 110 17 6,6 0,9-1,5 10 2,60
112802125400 125 17 7,4 1,0-1,6 10 3,30
112802140400 140 17 8,3 1,1-1,6 10 4,09
112802160200 160 11 14,6 1,1-1,7 16 7,45
112802160300 160 13,6 11,8 1,1-1,7 12,5 6,26
112802160400 160 17 9,5 1,1-1,7 10 5,27
112802180400 180 17 10,7 1,1-1,7 10 6,56
112802200400 200 17 11,9 1,2-1,8 8 8,60
112802225200 225 11 20,5 1,3-1,9 16 14,5
112802225300 225 13,6 16,6 1,3-1,9 12,5 12,1
112802225400 225 17 13,4 1,3-1,9 10 10,2
112802250200 250 11 22,7 1,4-2,1 16 17,7
112802250300 250 13,6 18,4 1,4-2,1 12,5 14,9
112802250400 250 17 14,8 1,4-2,1 10 12,5
112802280200 280 11 25,4 1,4-2,2 16 22,1
112802280300 280 13,6 20,6 1,4-2,2 12,5 18,6
112802280400 280 17 16,6 1,4-2,2 10 15,5
112803315200 315 11 28,6 1,5-2,3 16 27,8
112803315300 315 13,6 23,2 1,5-2,3 12,5 23,4
112803315400 315 17 18,7 1,5-2,3 10 19,5
112803355200 355 11 32,2 1,6-2,4 16 35,2
112803355300 355 13,6 26,1 1,6-2,4 12,5 29,5
112803355400 355 17 21,1 1,6-2,4 10 24,7
112803400200 400 11 36,3 1,8-2,6 16 44,6
112803400300 400 13,6 29,4 1,8-2,6 12,5 37,3
112803400400 400 17 23,7 1,8-2,6 10 31,1
112803450200 450 11 40,9 1,9-2,8 16 56,3
112803450300 450 13,6 33,1 1,9-2,8 12,5 47,1
112803450400 450 17 26,7 1,9-2,8 10 39,2
112803500200 500 11 45,4 2,0-3,0 16 69,3
112803500300 500 13,6 36,8 2,0-3,0 12,5 58,0
112803500400 500 17 29,7 2,0-3,0 10 48,3
112803560200 560 11 50,8 2,2-3,2 16 86,5
112803560300 560 13,6 41,2 2,2-3,2 12,5 72,5
112803560400 560 17 33,2 2,2-3,2 10 60,3
112803630200 630 11 57,2 2,5-3,5 16 110
112803630300 630 13,6 46,3 2,5-3,5 12,5 91,6
112803630400 630 17 37,4 2,5-3,5 10 76,2
112804710200 710 11 64,5 3,0-5,0 16 141
112804710300 710 13,6 52,2 3,0-5,0 12,5 118
112804710400 710 17 42,1 3,0-5,0 10 98,1
112804710700 710 26 27,2 3,0-5,0 6,3 68,0
112804800200 800 11 72,6 3,0-5,0 16 178
112804800300 800 13,6 58,8 3,0-5,0 12,5 148
112804800400 800 17 47,4 3,0-5,0 10 124
112804800700 800 26 30,6 3,0-5,0 6,3 84,9
112804900200 900 11 81,7 3,0-5,0 16 223
112804900300 900 13,6 66,1 3,0-5,0 12,5 186
112804900400 900 17 53,3 3,0-5,0 10 155
112804900700 900 26 34,4 3,0-5,0 6,3 106
112804910200 1000 11 90,8 3,0-5,0 16 274
112804910300 1000 13,6 73,5 3,0-5,0 12,5 229
112804910400 1000 17 59,3 3,0-5,0 10 189
112804910700 1000 26 38,2 3,0-5,0 6,3 129
112804912300 1200 13,6 88,2 3,0-5,0 12,5 326
112804912400 1200 17 71,1 3,0-5,0 10 270
112804912600 1200 21 57,2 3,0-5,0 8 223
112804912700 1200 26 45,9 3,0-5,0 6,3 184

*   Изготовление труб с другими SDR - под заказ
** Вес указан для справки. Вес 1 м труб рассчитан при средней плотности композиции полиэтилена 959 кг/ми композиции полипропилена 1000 кг/м3 с учетом половины основных допусков на толщину стенки и средний наружный диаметр.

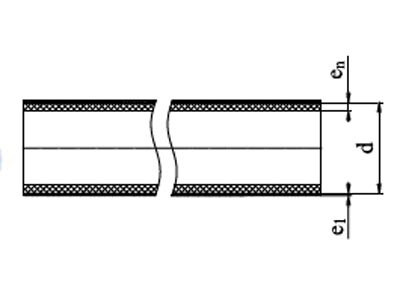

Чертеж
