Трубы для водоснабжения полимерные

DN90-800, PN12.5-25
Применение
  • Трубы ПВХ-О и соединения для напорного водоснабжения
Заказать
  • Описание
  • Таблица размеров
Описание

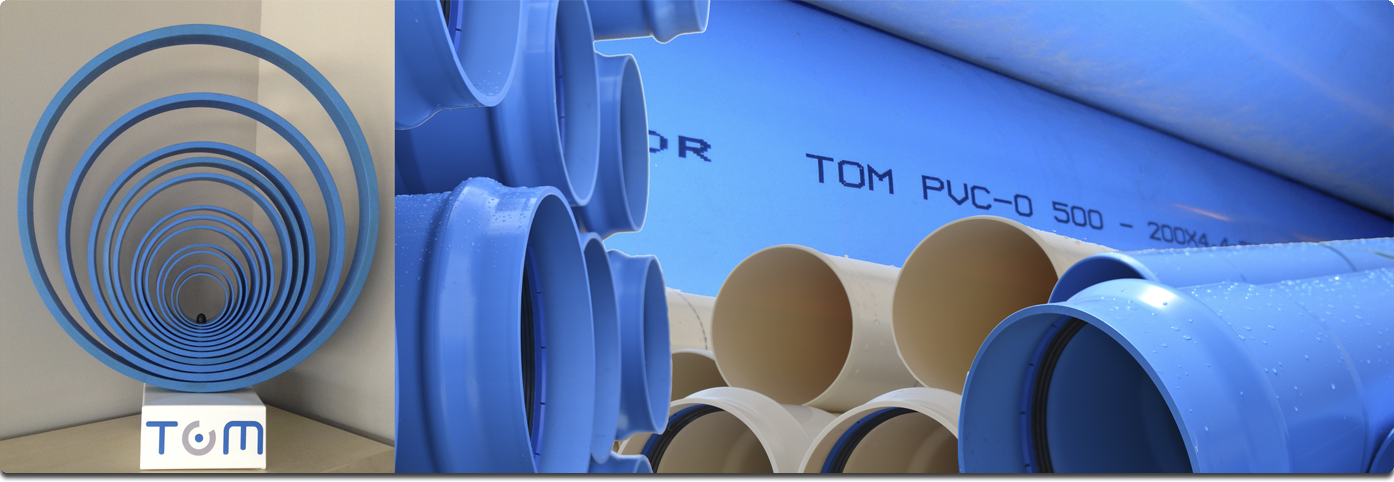

  • Трубы TOM® из ПВХ-O класса 500 — самый широкий ассортимент диаметров и диапазона давлений, максимальная степень ориентации.
  • Ассортимент труб ПВХ-О серии TOM® удовлетворяет потребность в трубах среднего и высокого давления. Трубы ТOM® производятся с номинальными диаметрами (диаметр условного прохода или DN) 90, 110, 140, 160, 200, 225, 250, 315, 400, 500, 630, 710 и 800 мм и показателями давления (класс PN) 12,5, 16, 20 и 25 бар.
  • В стандартном исполнении поставляемые трубы имеют общую длину 5,95 м (включая раструб). Для индивидуальных проектов возможно изготовление труб большей длины согласно пожеланиям заказчика.
  • Tрубы ТOM® изготавливаются в соответствии со стандартом UNE-ISO 16422:2015 «Трубы ПВХ-О и соединения для напорного водоснабжения». Данный стандарт полностью копирует ISO 16422:2014 «Трубы и соединения, выполненные из ориентированного непластифицированного поливинилхлорида (ПВХ-О) для транспортировки воды под давлением». В отношении труб ПВХ-О также применяется французский стандарт NF T54-948:2010: Tubes en poly(chlorure de vinyle) orienté biaxial (PVC-BO) et leurs assemblages.
  • Трубы TOM® выпускаются только с наивысшим классом молекулярной ориентации (ПВХ-О 500), поскольку только такой класс гарантирует наилучшие механические характеристики продукции.


Материалы

PN12.5 PN16 PN20 PN25
Класс материала 500 500 500 500
MRS (МПа) 50,0 50,0 50,0 50,0
Номинальное давление (бар) 12,5 16,0 20,0 25,0

Разрушающее давление в течение 50 лет (бар)(1)

17,5 22,4 28,0 35,0

Разрушающее давление в течение 10 часов (бар)(1)

25,0 30,0 37,0 48,0

Максимальное давление при полевых испытаниях (бар)(2)

17,5 21,0 25,0 30,0

Кольцевая жесткость (кН/м2)(3)

5 7 11 20

Цвет(4)

синие/фиолетовые синие/фиолетовые синие/фиолетовые синие/фиолетовые
  • (1) При температуре 20°С.
  • (2) В соответствии со стандартом EN 805:2000 при расчетной мощности гидроудара.
  • (3) Средняя кольцевая жесткость трубы при установленном предельном отклонении на среднюю толщину стенки.
  • (4) Доступны в синем (для магистральных трубопроводов), фиолетовом (для оборотного водоснабжения) и белом (трубы, устойчивые к УФ-лучам) исполнении. Пожалуйста, свяжитесь с нами для получения информации по другим цветам.
Таблица размеров
Номинальный диаметр, мм Наружный диаметр мин, мм Наружный диаметр макс, мм Номинальное давление
90 90.0 90.3 PN12,5
110 110.0 110.4 PN12,5
125 125.0 125.4 PN12,5
140 140.0 140.5 PN12,5
160 160.0 160.5 PN12,5
200 200.0 200.6 PN12,5
225 225.0 225.7 PN12,5
250 250.0 250.8 PN12,5
315 315.0 316.0 PN12,5
355 355.0 356.1 PN12,5
400 400.0 401.2 PN12,5
450 450.0 451.4 PN12,5
500 500.0 501.5 PN12,5
630 630.0 631.9 PN12,5
710 710.0 712.0 PN12,5
800 800.0 802.0 PN12,5
90 90.0 90.3 PN16
110 110.0 110.4 PN16
125 125.0 125.4 PN16
140 140.0 140.5 PN16
160 160.0 160.5 PN16
200 200.0 200.6 PN16
225 225.0 225.7 PN16
250 250.0 250.8 PN16
315 315.0 316.0 PN16
355 355.0 356.1 PN16
400 400.0 401.2 PN16
450 450.0 451.4 PN16
500 500.0 501.5 PN16
630 630.0 631.9 PN16
710 710.0 712.0 PN16
800 800.0 802.0 PN16
90 90.0 90.3 PN20
110 110.0 110.4 PN20
125 125.0 125.4 PN20
140 140.0 140.5 PN20
160 160.0 160.5 PN20
200 200.0 200.6 PN20
225 225.0 225.7 PN20
250 250.0 250.8 PN20
315 315.0 316.0 PN20
355 355.0 356.1 PN20
400 400.0 401.2 PN20
450 450.0 451.4 PN20
500 500.0 501.5 PN20
630 630.0 631.9 PN20
710 710.0 712.0 PN20
800 800.0 802.0 PN20
90 90.0 90.3 PN25
110 110.0 110.4 PN25
125 125.0 125.4 PN25
140 140.0 140.5 PN25
160 160.0 160.5 PN25
200 200.0 200.6 PN25
225 225.0 225.7 PN25
250 250.0 250.8 PN25
315 315.0 316.0 PN25
355 355.0 356.1 PN25
400 400.0 401.2 PN25
450 450.0 451.4 PN25
500 500.0 501.5 PN25
630 630.0 631.9 PN25
710 710.0 712.0 PN25
800 800.0 802.0 PN25
