Отвод 90° пятисекционный (европейский стандарт)

DN 355-630
Применение
Водоснабжение и напорное водоотведение
Заказать Смотреть прайсы
  • Описание
  • Таблица размеров
  • Чертеж
Описание
Производитель: Poliplastic

Соединительные детали производства Группы ПОЛИПЛАСТИК не требуют бетонирования для обеспечения герметичности. Отводы обладают уменьшенным гидравлическим сопротивлением.

Область применения: водоснабжение и напорное водоотведение. Не требуют бетонирования для обеспечения требуемой стойкости к внутреннему давлению.

Материалы: ПЭ 100; ПЭ 100-RC (возможно изготовление сегментных соединительных деталей из труб серии МУЛЬТИКЛИН, серии МУЛЬТИПАЙП, серии ПРОТЕКТ и серии ЭКО).

Сортамент:
DN 90-1600 мм;
PN8, PN 10, PN 12.5, PN 16;
PN 3, PN 4, PN 6.3, PN 20 - под заказ

Нормативная документация: ТУ 22.21.29-046-73011750-2013

Пример условного обозначения отвода:

Отвод 90° пятисекционный ЕВРОСТАНДАРТ ПЭ 100 400 SDR11 PN16 питьевой TУ 22.21.29-046-73011750-2018

Таблица размеров
d, мм SDR PN Z, мм Вес, кг*
355 17 10 1495 49,4
400 11 16 1624 99,1
400 13,6 12,5 1624 81,9
400 17 10 1624 57,0
400 21 В 1624 54,8
450 11 16 1853 144
450 13,6 12,5 1853 119
450 17 10 1853 97,2
450 21 В 1853 79,4
500 11 16 2016 191
500 13,6 12,5 2016 158
500 17 10 2016 130
500 21 В 2016 106
560 17 10 2199 176
630 11 16 2396 356
630 13,6 12,5 2396 293
630 17 10 2396 241
630 21 8 2396 195

* Для справки. Вec изделия рассчитан при средней плотности композиции полиэтилена 959 кг/м3 с учетом половины основных допусков на толщину стенки и наружный диаметр.

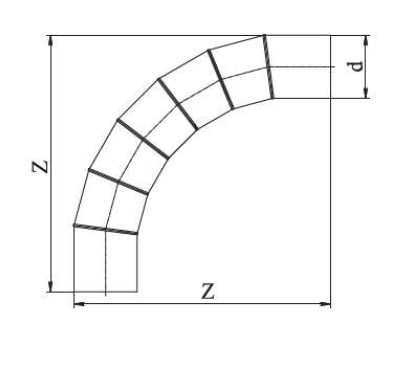

Чертеж
