Тройник неравнопроходный (европейский стандарт), исполнение В

DN 500-800
Применение
Водоснабжение и напорное водоотведение
Заказать Смотреть прайсы
  • Описание
  • Таблица размеров
  • Чертеж
Описание
Производитель: Poliplastic

Детали производства Группы ПОЛИПЛАСТИК изготавливаются методом литья под давлением с возможной последующей механической обработкой (за исключением коротких переходов). Также в каталоге представлены детали импортного производства. Нестандартные решения (в т.ч. гнутые отводы) и не включенные в издание типоразмеры поставляются под заказ.

Область применения: водоснабжение и напорное водоотведение. Не требуют бетонирования для обеспечения требуемой стойкости к внутреннему давлению.

Фитинги сертифицированы на применение в сетях питьевого водоснабжения.

Подходят для соединения труб ПЭ100 и ПЭ 100+, труб серии МУЛЬТИКЛИН, серии МУЛЬТИПАЙП, серии ПРОТЕКТ и серии ЭКО в любых сочетаниях.

Материал: ПЭ 100; под заказ: ПЭ 100+, ПЭ 100-RC, ПЭ 112

Нормативная документация: ТУ 22.21.29-021-73011750-2019; ТУ 22.21.29-042-73011750-2018; ТУ 22.21.21-061-73011750-2016; EN 12201-3:2011

Пример условного обозначения:

Тройник неравнопроходный ЕВРОСТАНДАРТ ПЭ 100 500x315 SDR17 PN10 В питьевой ТУ 22.21.29-046-73011750-2018

Таблица размеров
dxd1, мм PN Z, мм Z1, мм Вес, кг***
500x110 10 1000 940 74,7
500x160 10 1000 940 75,1
500x180 10 1000 960 75,4
500x200 10 1000 950 75,5
560x110 10 1000 980 78,8
560x160 10 1000 980 79,1
560x180 10 1000 1000 79,5
560x200 10 1000 985 79,5
630x110 10 1200 1050 115
630x160 10 1200 1050 115
630x180 10 1200 1070 115
530x200 10 1200 1055 115
710x110 10 1500 1140 186
710x160 10 1500 1140 185
710x180 10 1500 1160 185
710x200 10 1500 1145 185
800x110** 10 1500 1235 232
800x160** 10 1500 1235 232
800x180** 10 1500 1255 232
800x200** 10 1500 1240 233

*   SDR11 - под заказ.

** Под заказ.

*** Для справки. Вес изделия рассчитан при средней плотности композиции полиэтилена 959 кг/м3 с учетом половины основных допусков на толщину стенки и наружный диаметр.

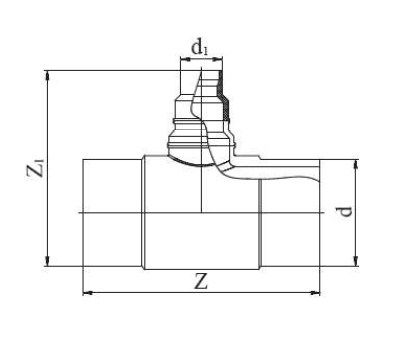

Чертеж
